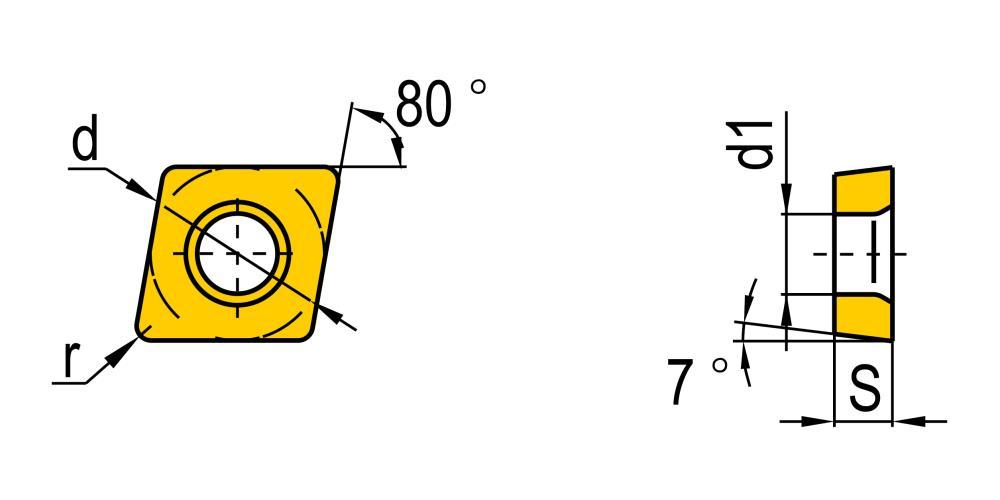

Сменная пластина 2NU-CCGW060204-KBCN700 используется для токарной получистовой обработки закаленной стали. Конструктивно представляет собой основу из твердого сплава, на одной стороне которой установлены две напайки из сверхтвердого материала PCBN с защитным покрытием. Форма пластины - C (ромб 80°). Позитивная геометрия, задний угол C (7°). Радиус при вершине 0,4 мм.
Характеристики
- Покрытие KBCN700
- Обрабатываемый материал H (Закаленная сталь)
- Обозначение СМП по ISO CCGW
- Длина режущей кромки по ISO 6
- Длина режущей кромки L, мм 6.4
- Толщина пластины по ISO 02
- Диаметр отверстия d1, мм 2.8
- Радиус при вершине r, мм 0.4
- Операция Получистовая
- Форма пластины C (ромб 80°)
- Задний угол пластины C (7°)
- Диаметр вписанной окружности, мм 6.35
- Рабочая толщина пластины, мм 2.38
