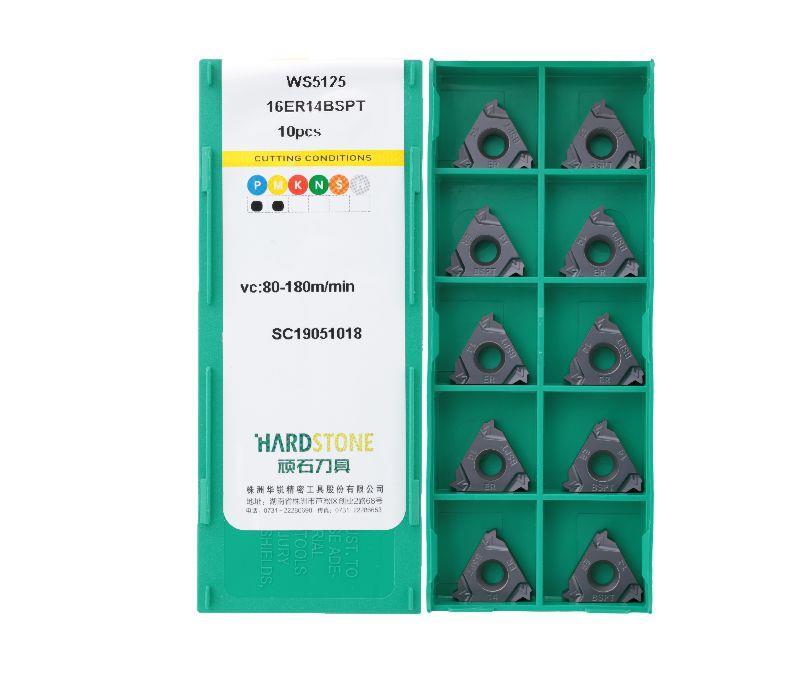

Твердосплавная сменная пластина 16ER-14BSPT-WS5125 (Hardstone) используется для нарезания наружной резьбы полного профиля с углом при вершине 55° (BSPT) в заготовках из стали, нержавеющей стали. Направление резьбы - правое; шаг 14 tpi (кол-во ниток на дюйм).
Область применения:
• Державки резьбовые SWR/L
Характеристики
- Покрытие WS5125
- Обрабатываемый материал P,M (Сталь, Нержавеющая сталь)
- Тип резьбы BSPT, 55°
- Шаг резьбы 14 tpi
- Радиус при вершине r, мм 0.23
- Угол 55°
- Диаметр вписанной откружности IC, мм 91729c29-103c-11ea-9163-7824af35feee
- Диаметр отверстия, мм 4
- Рабочая толщина пластины T, мм 3.52
- Направление резьбы ER/RW - наружная правая
- Размер пластины 16
- S, мм 1.2
