Твердосплавная сменная пластина 16IR-12W-WS5225 (Hardstone) используется для нарезания внутренней дюймовой резьбы с углом при вершине 55° (Withworth) в заготовках из стали, нержавеющей стали. Направление резьбы - правое; шаг 12 tpi (кол-во ниток на дюйм).
Область применения:
• Державки резьбовые SNR/L

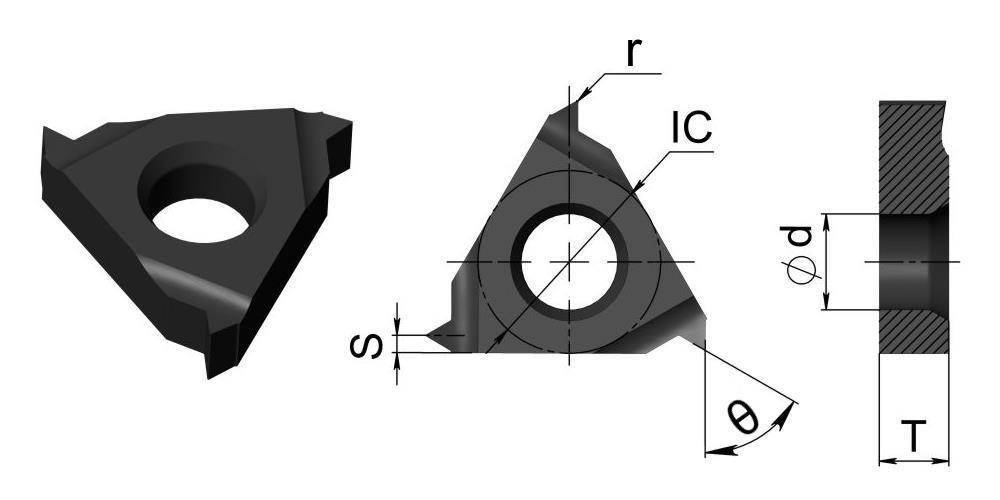

Характеристики
- Покрытие WS5225
- Обрабатываемый материал P,M (Сталь, Нержавеющая сталь)
- Тип резьбы Whitworth, 55°
- Шаг резьбы 12 tpi
- Радиус при вершине r, мм 0.3
- Угол 55°
- Диаметр отверстия, мм 4
- Направление резьбы IR/RN - внутренняя правая
- Размер пластины 16
- S, мм 1.5
- Диаметр вписанной окружности, мм 9.525
- Рабочая толщина пластины, мм 3.52
