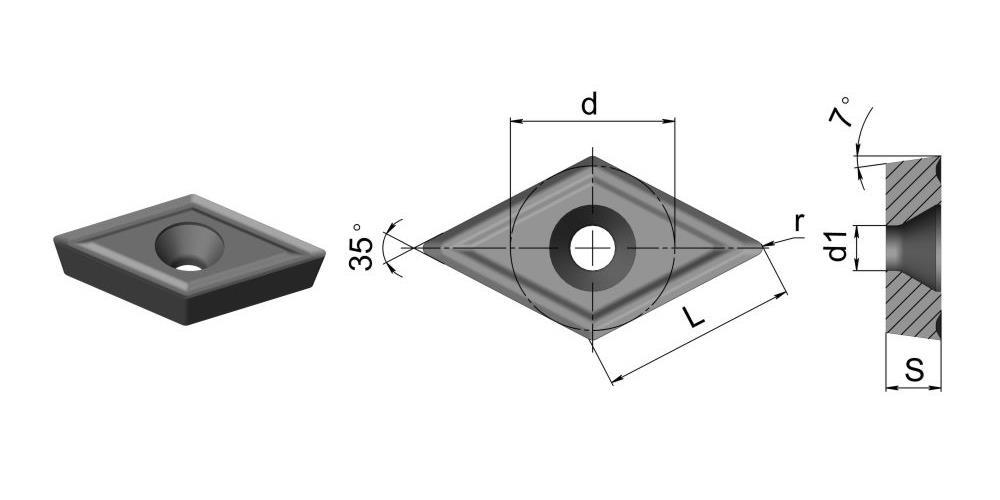

Твердосплавная сменная пластина VCMT160404-TM-HS7125 (Huareal) используется для получистовой обработки нержавеющей стали, жаропрочных сплавов. Форма пластины V (ромб 35°). Позитивная геометрия - задний угол 7°. Радиус при вершине 0.4 мм.
Область применения:
• Расточные державки: S...-SVUСR/L
• Проходные державки: SVAСR/L, SVJСR/L, SVQCR/L, SVVCN
Характеристики
- Покрытие HS7125
- Обрабатываемый материал M,S (Нержавеющая сталь, Жаропрочные сплавы)
- Обозначение СМП по ISO VCMT
- Длина режущей кромки по ISO 16
- Длина режущей кромки L, мм 9.525
- Толщина пластины по ISO 04
- Диаметр отверстия d1, мм 4.4
- Радиус при вершине r, мм 0.4
- Операция Получистовая
- Подача (мин/макс), мм/об 0,08-0,25
- Глубина резания ap (мин/макс), мм 0,3-3,0
- Форма пластины V (ромб 35°)
- Задний угол пластины C (7°)
- Диаметр вписанной окружности, мм 9.525
- Рабочая толщина пластины, мм 4.76
