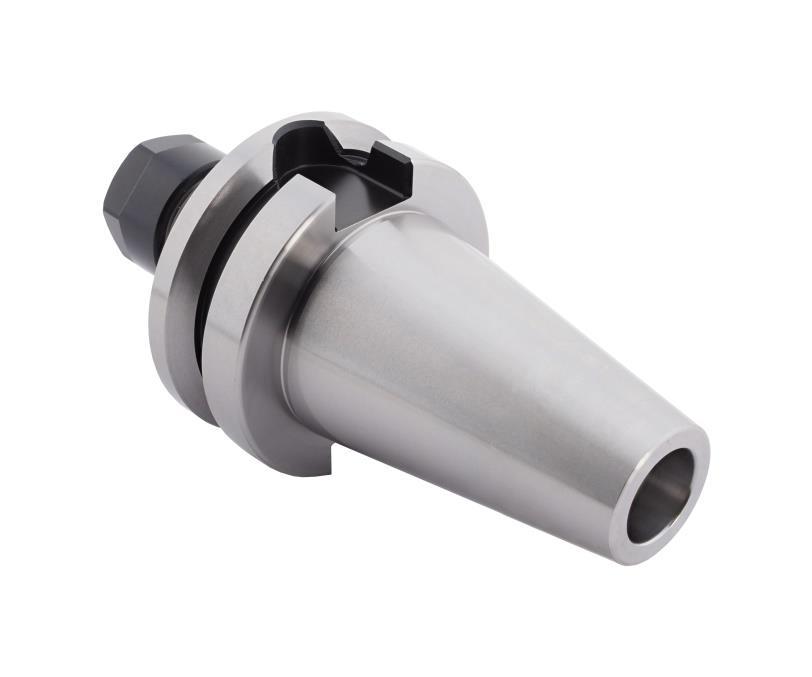

Фрезерный патрон BT40-ER16-250 (MAS 403, JIS B 6339) обеспечивает надежную фиксацию режущего инструмента с цлинидрическим хвостовиком в шпинделе станка и используется в сверлильных, фрезерных станках с ЧПУ, обрабатывающих центрах. Фиксация инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER16 (DIN 6499) и гайки типа A. В зависимости от размера отверстстия цанги в патрон устанавливается инструмент с хвостовиком диаметром от 1 до 10 мм. Крепление оправки в шпинделе производится при помощи штревельного болта M16, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие). Вылет патрона от шпинделя станка составляет 250 мм.
Характеристики
- Тип патрона BT-ER (для цанг ER)
- Тип хвостовика BT40
- Длина L, мм 250
- Размер цанги ER16
- Диаметр хвостовика рабочего инструмента d, мм 1-10
- D, мм 28
- D1, мм 0
