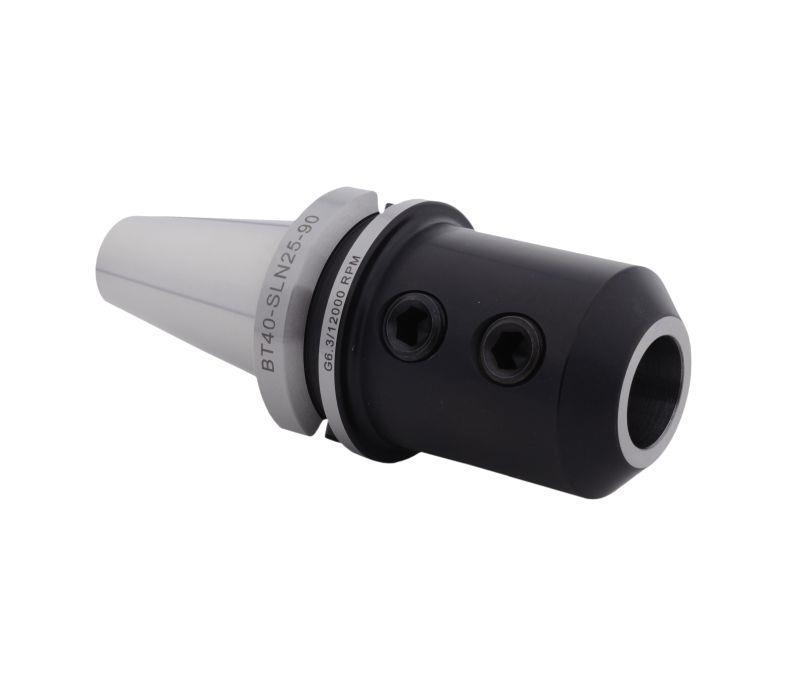

Патрон BT40-SLN25-090 предназначен для фиксации режущего инструмента с цилиндрическим хвостовиком Weldon диаметром 25 мм, используется сверлильных, фрезерных станках с ЧПУ и обрабатывающих центрах. Для зажима инструмента используются два винта с шестигранной головкой. Фиксация хвостовика BT40 (MAS 403, JIS B 6339) в шпинделе производится при помощи штревельного болта M16, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие). Вылет патрона от шпинделя станка составляет 90 мм.
Характеристики
- Тип патрона BT-SLN (Weldon)
- Тип хвостовика BT40
- Длина L, мм 90
- Диаметр хвостовика рабочего инструмента d, мм 25
- D, мм 65
- D1, мм 0
- Диаметр посадочного отверстия d, мм 25
