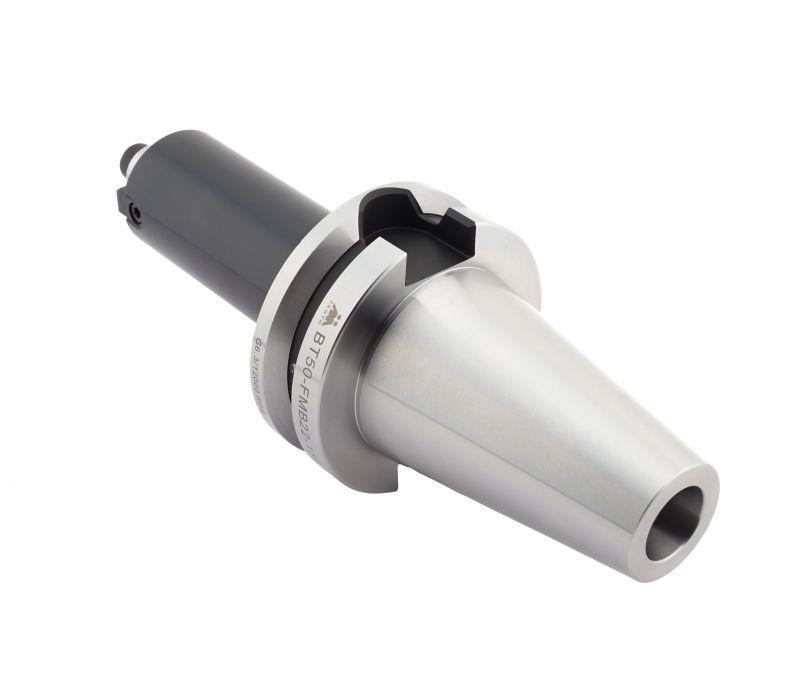

Фрезерный патрон BT50-FMB22-150 (MAS 403, JIS B 6339) предназначен для фиксации торцевой насадной фрезы с диаметром посадочного отверстия 22 мм, используется во фрезерных станках с ЧПУ, обрабатывающих центрах. Установка фрезы в оправку производится затяжным винтом. Крепление патрона в шпинделе производится при помощи штревельного болта M24, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие). Вылет патрона от шпинделя станка составляет 150 мм.
Характеристики
- Тип патрона BT-FMB (для насадных фрез)
- Тип хвостовика BT50
- Длина L, мм 150
- D, мм 48
- Диаметр посадочного отверстия d, мм 22
