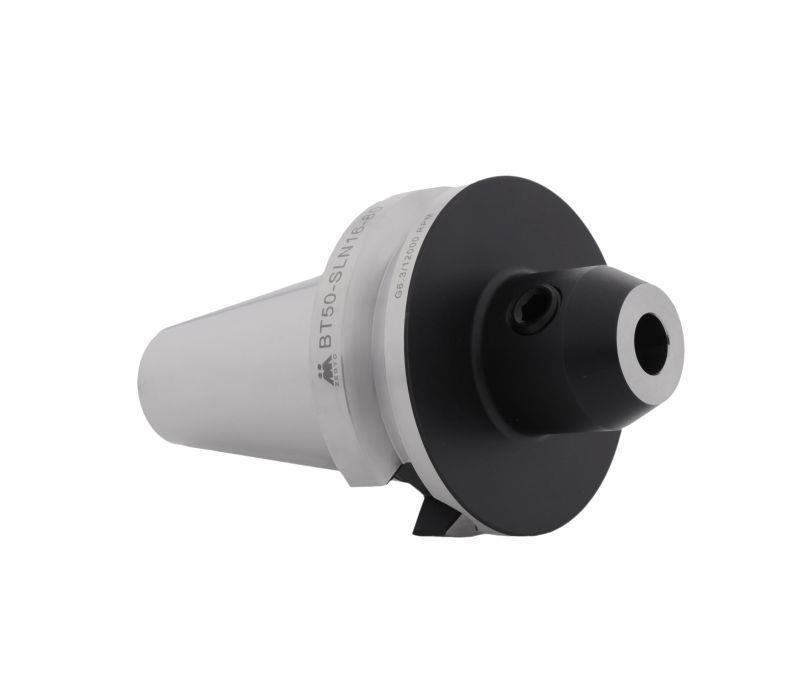

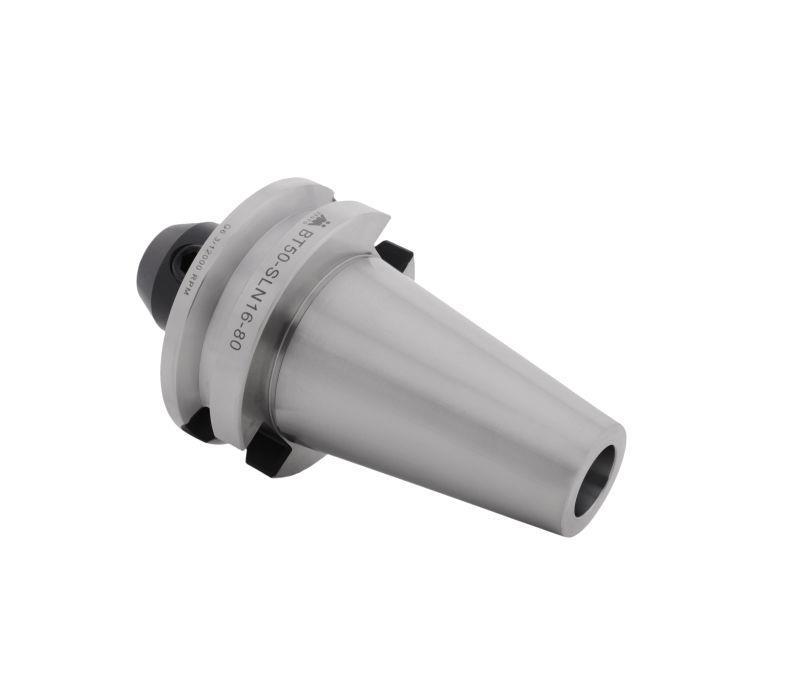

Патрон BT50-SLN16-080 предназначен для фиксации режущего инструмента с цилиндрическим хвостовиком Weldon диаметром 16 мм, используется сверлильных, фрезерных станках с ЧПУ и обрабатывающих центрах. Для зажима инструмента используется один винт с шестигранной головкой. Фиксация хвостовика BT50 (MAS 403, JIS B 6339) в шпинделе производится при помощи штревельного болта M24, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие). Вылет патрона от шпинделя станка составляет 80 мм.
Характеристики
- Тип патрона BT-SLN (Weldon)
- Тип хвостовика BT50
- Длина L, мм 80
- Диаметр хвостовика рабочего инструмента d, мм 16
- D, мм 48
- Диаметр посадочного отверстия d, мм 16
