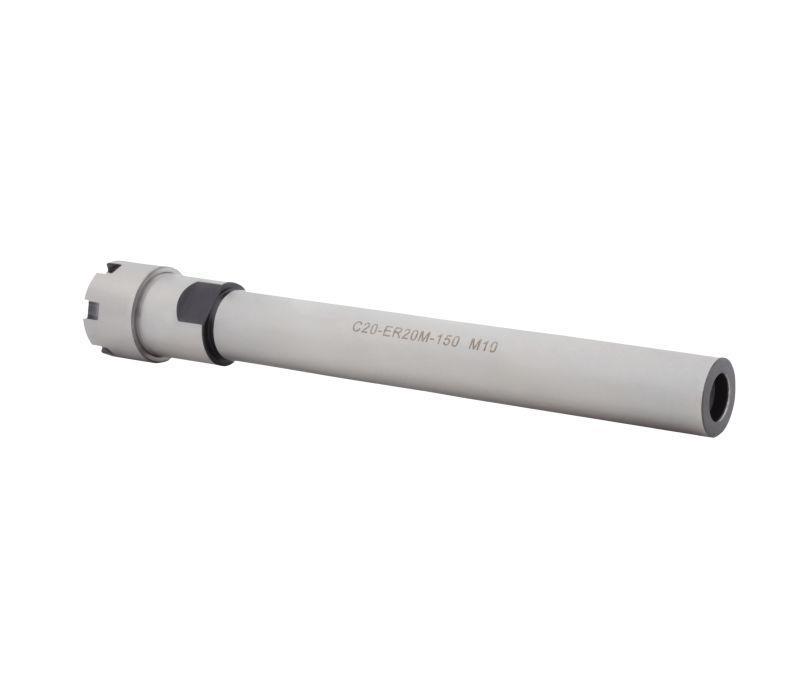

Фрезерный патрон C20-ER20M-150 (DIN 6535 HA / ISO 3338) используется в условиях большого вылета инструмента или ограниченного доступа к зоне резания. Цилиндрический хвостовик оправки фиксируется в цанговом зажиме большего размера или патроне Weldon (при наличии специальной лыски на хвостовике). Установка режущего инструмента в корпус патрона осуществляется при помощи зажимной цанги ER20 (DIN 6499) и гайки типа M. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с цилиндрическим хвостовиком диаметром от 1 до 13 мм. Длина хвостовика патрона составляет 150 мм.
Характеристики
- Тип патрона C-ER (для цанг ER)
- Тип хвостовика C20
- Длина L, мм 150
- Размер цанги ER20
- Диаметр хвостовика рабочего инструмента d, мм 1-13
- D, мм 28
- D1, мм 0
- L1, мм 40
