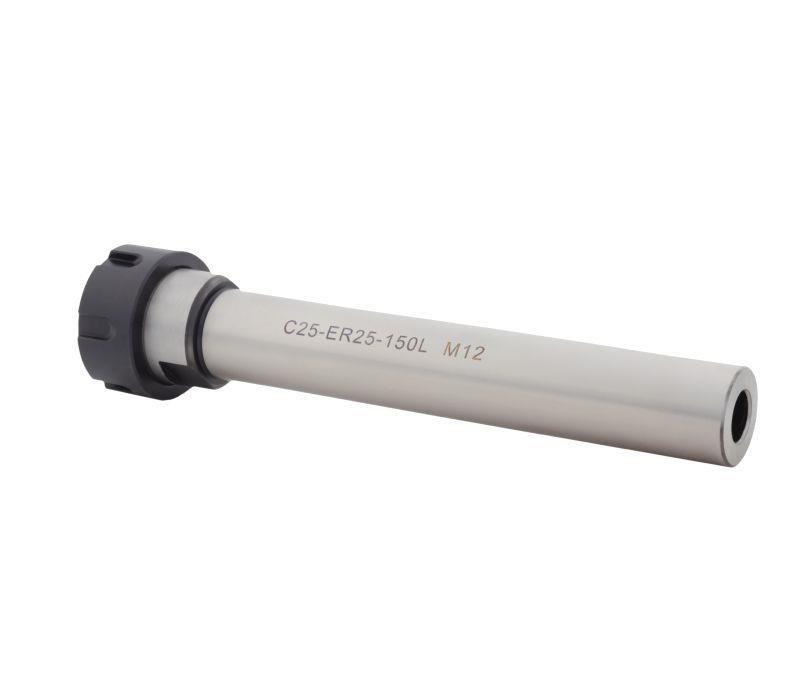

Фрезерный патрон C25-ER25-150 (DIN 6535 HA / ISO 3338) используется в условиях большого вылета инструмента или ограниченного доступа к зоне резания. Цилиндрический хвостовик оправки фиксируется в цанговом зажиме большего размера или патроне Weldon (при наличии специальной лыски на хвостовике). Установка режущего инструмента в корпус патрона осуществляется при помощи зажимной цанги ER25 (DIN 6499) и гайки типа UM. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с цилиндрическим хвостовиком диаметром от 1 до 16 мм. Длина хвостовика патрона составляет 150 мм.
Характеристики
- Тип патрона C-ER (для цанг ER)
- Тип хвостовика C25
- Длина L, мм 150
- Размер цанги ER25
- Диаметр хвостовика рабочего инструмента d, мм 1-16
- D, мм 42
- D1, мм 0
- L1, мм 51
