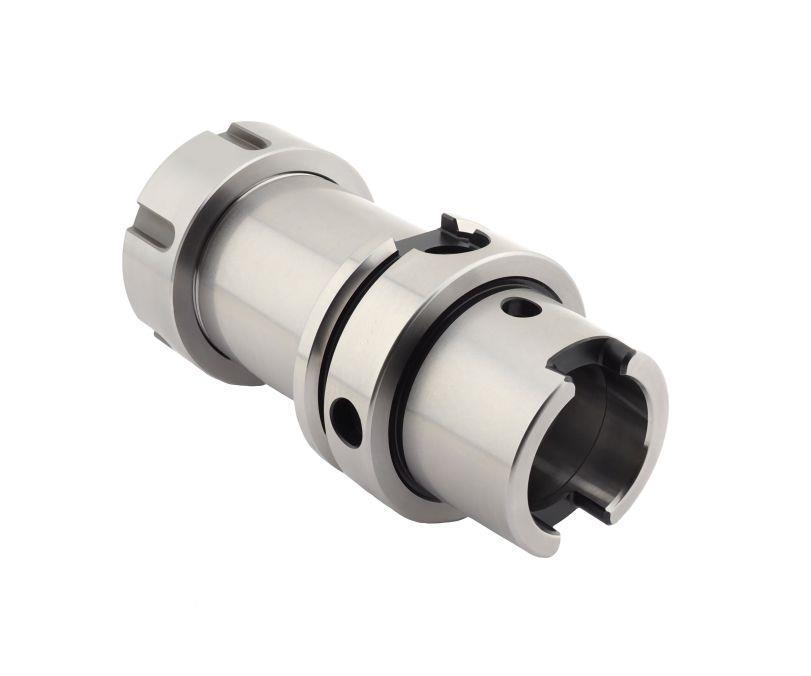

Фрезерный патрон HSK63A-ER32-100-OM (DIN 69893, ISO 12164/1) применяется для высокоточной обработки при скорости вращения шпинделя не более 25 000 об/мин. Вылет патрона от шпинделя составляет 100 мм. Фиксация режущего инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER32 (DIN 6499) и гайки типа UM. В зависимости от размера отверстстия цанги в патрон устанавливается осевой режущий инструмент с цилиндрическим хвостовиком диаметром от 2 до 20 мм. Конструкция патрона позволяет производить автоматическую смену инструмента в станках с ЧПУ и обрабатывающих центрах.
Характеристики
- Тип патрона HSK-ER (для цанг ER)
- Тип хвостовика HSK63A
- Длина L, мм 100
- Размер цанги ER32
- Диаметр хвостовика рабочего инструмента d, мм 2-20
- D, мм 50
- D1, мм 63
