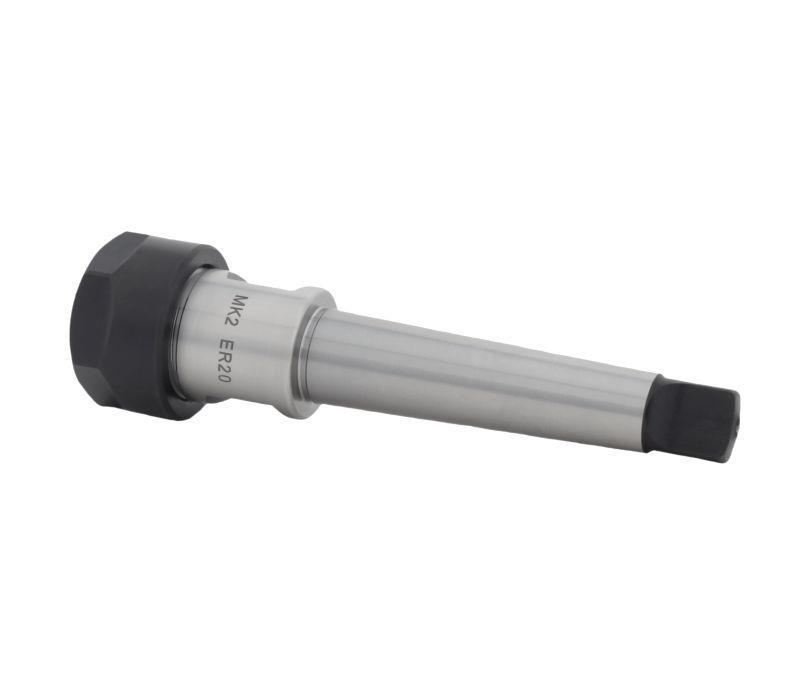

Фрезерный патрон MTA2-ER20-040 (ISO 296, DIN 228) предназначен для фиксации режущего инструмента с цилиндрическим хвостовиком. Данный тип патронов используется для выполнения операций сверления. Установка режущего инструмента в корпус патрона осуществляется при помощи зажимной цанги ER20 (DIN 6499) и гайки типа A. В зависимости от размера посадочного отверстия цанги в патрон устанавливается сверло с диаметром хвостовика от 1 до 13 мм. Вылет патрона от шпинделя станка составляет 40 мм. Конструкция без подачи СОЖ.
Характеристики
- Тип патрона MT-ER (для цанг ER)
- Тип хвостовика MTA2
- Длина L, мм 40
- Размер цанги ER20
- Диаметр хвостовика рабочего инструмента d, мм 1-13
- D, мм 34
- L1, мм 84
