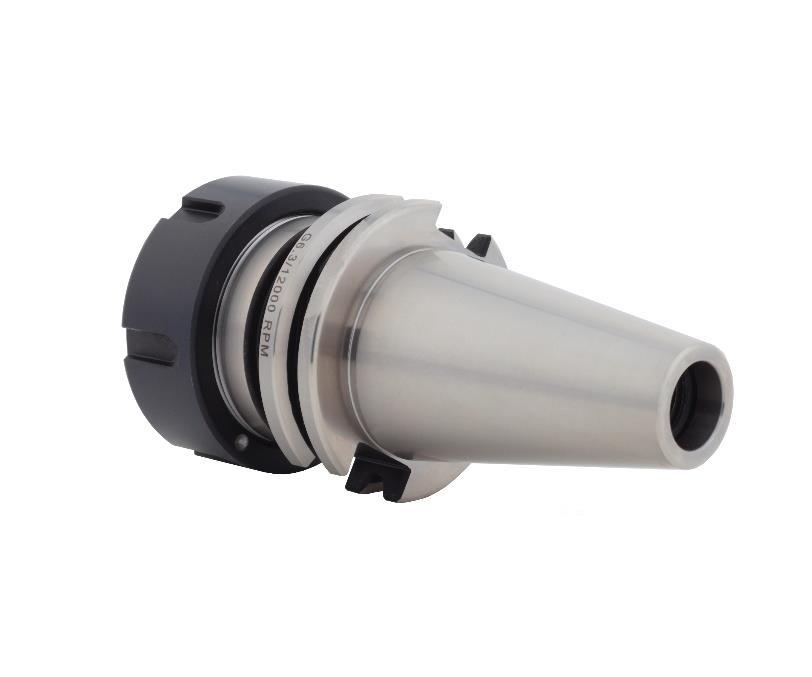

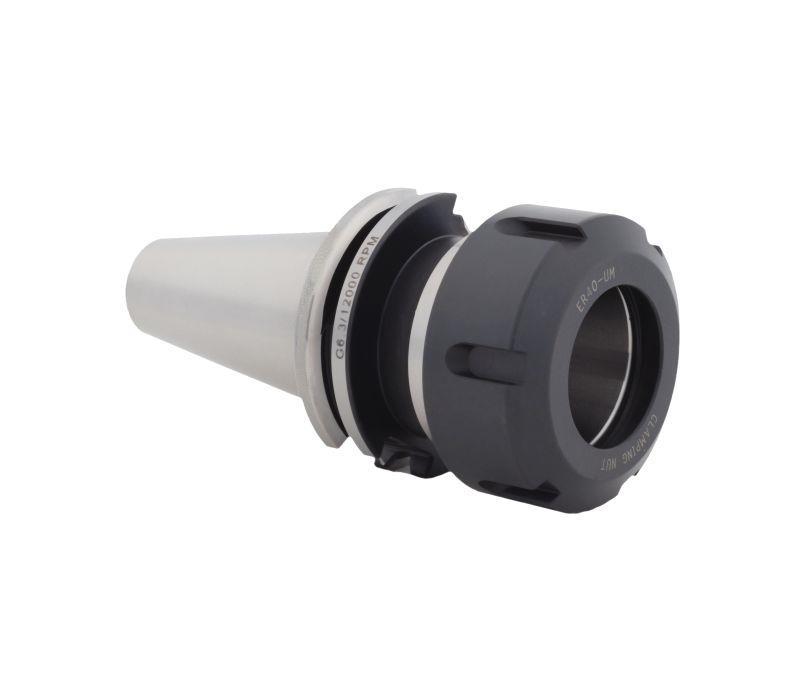

Фрезерный патрон SK40-ER40-150 (DIN 69871, ISO 7388/1) обеспечивает надежную фиксацию режущего инструмента с цлинидрическим хвостовиком в шпинделе станка и используется в сверлильных, фрезерных станках с ЧПУ, обрабатывающих центрах. Фиксация инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER40 (DIN 6499) гайки типа UM. В зависимости от размера отверстстия цанги в патрон устанавливается инструмент с хвостовиком диаметром от 3 до 26 мм. Крепление оправки в шпинделе производится при помощи штревельного болта M16, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие). Вылет патрона от шпинделя станка составляет 150 мм.
Характеристики
- Тип патрона SK-ER (для цанг ER)
- Тип хвостовика SK40
- Длина L, мм 150
- Размер цанги ER40
- Диаметр хвостовика рабочего инструмента d, мм 3-26
- D, мм 63
- D1, мм 0
