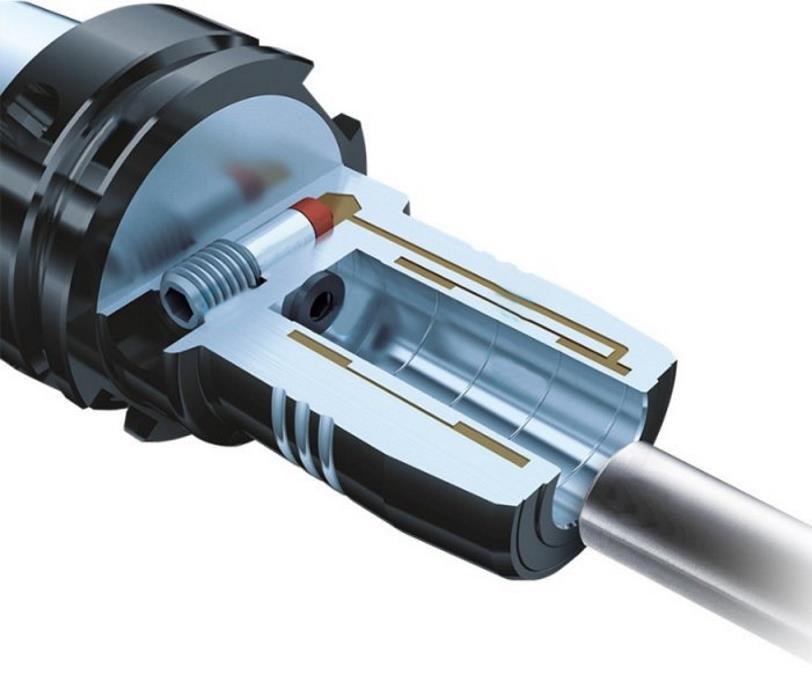

Фрезерный гидропластовый патрон SK50-HC32-115 (DIN 69871, ISO 7388/1) обеспечивает надежную фиксацию режущего инструмента с цлинидрическим хвостовиком в шпинделе станка. Фиксация инструмента в патроне осуществляется за счет увеличения давления жидкости в специальной полости при помощи регулировочного винта. Номинальный диаметр хвостовика зажимаемого инструмента (DIN 1835A, DIN 6535HA) 32 мм с допуском h6 и шероховатостью Ra=0,8 µm.
Особенности гидропластового патрона SK50-HC32-115:
• Высокая повторяемость точного зажима
• Хвостовик инструмента имеет 100% беззазорный контакт с мембраной гидропластового патрона
• Способность амортизировать вибрацию повышает срок службы инструмента
• Высокое зажимное усилие
Характеристики
- Тип патрона SK-PHC (гидропластовые патроны)
- Тип хвостовика SK50
- Длина L, мм 115
- Размер цанги HC32
- D, мм 70
- D1, мм 64
- L1, мм 65
- Диаметр посадочного отверстия d, мм 32
